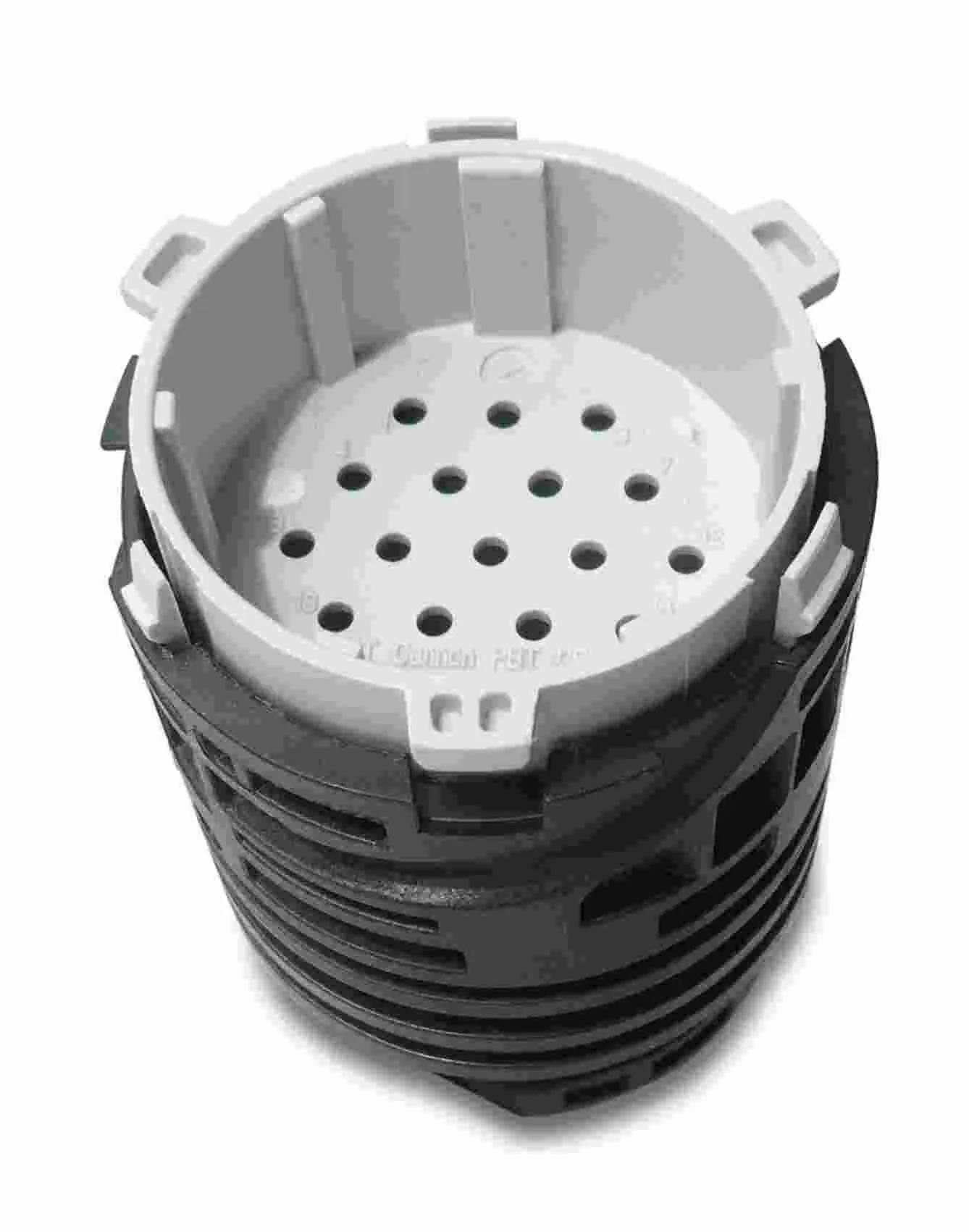

APD-1BP19S by itt cannon
Image non contractuelle - consultez les spécifications du fabricant
ITT CANNON Distributeur agréé

APD-1BP19S

Wire-to-Wire Receptacle, 19-way, Black ...

Voir la fiche technique Interroger la fiche technique
Conforme RoHS
Emballage
ACCESSOIRES
Certificat de conformité

DESCRIPTION

121583-0135 is an APD 19-way pin plug connector designed for transportation applications, featuring robust mechanical and electrical specifications for harsh environments. The connector operates at 48 VDC with a maximum contact resistance of 5 mO and withstands 1000 VAC voltage proof testing for 60 seconds, ensuring reliable electrical performance. It is constructed with PBT GF housing, FKM sealing material, and PA 46 GF coupling nut, providing excellent durability with 50 mating cycles and IP 67 + IP 69k sealing protection. The connector maintains performance across a wide temperature range of -40°C to 125°C and humidity up to 95% r.h., with additional resistance to salt spray, industrial climate, and fluid compatibility including brake fluid, ATF, and fuel. Its mechanical design includes a maximum coupling torque of 3.5 Nm and supports static loads of 250 N axial and 150 N lateral, making it suitable for demanding automotive and transportation systems requiring reliable interconnection in challenging conditions.

Mots-clés de recherche: APD1BP19S

SPÉCIFICATIONS

Attribut du produit
Valeur de l'attribut
Sélectionner un attribut
Produits trouvés : 0
fournisseur:
ITT CANNON
Référence:
APD-1BP19S
Alias/également connu sous:
121583-0135
Unité de mesure:
Par Each
RoHS:
Yes
HTS:
8536694020
COO:
DE
ECCN:
EAR99
Conditionnement standard du fournisseur: Ces informations sont fournies aux clients qui préfèrent acheter par multiples de la quantité d
40
Genre:
Pin
Matériau d'étanchéité:
FKM
Classe climatique industrielle:
SO2, 0,67 %
Codage (détrompage mécanique et code couleur visuel):
Code 1 - black (RAL 9005)
Couple de couplage:
3.5 Nm max
Tenue en tension:
1000 VAC, 60 seconds
Brouillard salin:
96 h, 35 °C (ISO 15170-2, Sec. 6.2)
Matériau du boîtier:
PBT GF
Matériau de l'écrou d'accouplement:
PA 46 GF
Charge statique:
250 N axial, 150 N lat. (ISO 15170-2, Sec. 4.5)
Plage d'humidité:
up to 95 %
Impact dynamique:
Free fall with cable (EN 61984 Sec. A9, height 1m)
Étanchéité:
IP 67 (DIN EN 60529)
Résistance de l'isolant:
10 MΩ min.
Série:
APD 19-way
Courant de fonctionnement:
see derating curve (catalog)
Plage de température:
-40 °C up to 125 °C (ISO 15170-2, Sec. 6.4)
Indice de durabilité:
50 Mating Cycles
Tension de fonctionnement:
48 VDC
Type de connecteur:
Plug
Compatibilité avec les fluides:
Brakefluid, ATF, fuel, .. (ISO 15170-2, Sec. 6.6)
Résistance aux vibrations:
Sine, 300 m/s², 3 x 100h, RT and 120°C (ISO 15170-2)
Résistance de Contact:
5 mΩ max

EN STOCK: 118

Expédition today, Saisissez la valeur du paramètre.

Quantité minimale de commande pour qté en rupture de stock: 20

DÉLAI DE L'USINE 10 Semaines

Prix (USD)

QTÉ
Prix unitaire
1
$64.67
5
$64.51
10
$64.35
20
$64.19
40
$39.50
60
$31.27
80 +
$30.64
